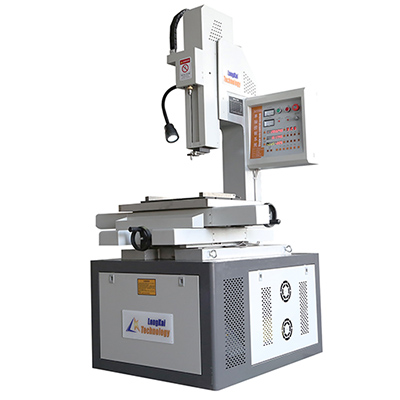

| 產品簡介：電火花穿孔機,適用于加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料。該機床能用于加工快走絲線切割的穿絲孔、油嘴油泵噴油孔、化織噴絲板的噴絲孔、液壓氣動元件的油路孔、濾板、篩板的群孔、發動機中的冷卻散熱孔等各種傳統加工方法難于加工的深小孔，該機床在國內擁有廣大的用戶。 |
|---|
性能特點
◆能加工孔徑Φ0.3～Φ4.0mm，深徑比能達300：1以上。
◆加工速度每分鐘可達5～40mm，伺服行程300，能使用超長電極管，節藥電極管15%。
◆能加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料
◆能直接從斜面、曲面穿入
◆伺服升降采用雙直線導軌，電動升降，保證了產品的加工精度和速度
◆主軸采用雙速控制模式，使回退速度比加工速度快一倍，加工時緊密跟蹤，實現細電極，高效穩 定加工
◆床身設有水泵壓力觀察窗，使觀察和調節水泵壓力更加方便、簡單
◆工作臺X、Y.軸配有光柵數顯，操作精準
技術參數
項目內容 | 性能參數 | |
參數規格 | 機床規格 | DZ703 |
X/Y軸行程(mm) | 400×300 | |
Z軸行程(mm) | 300 | |
主軸二次行程(mm) | 360 | |

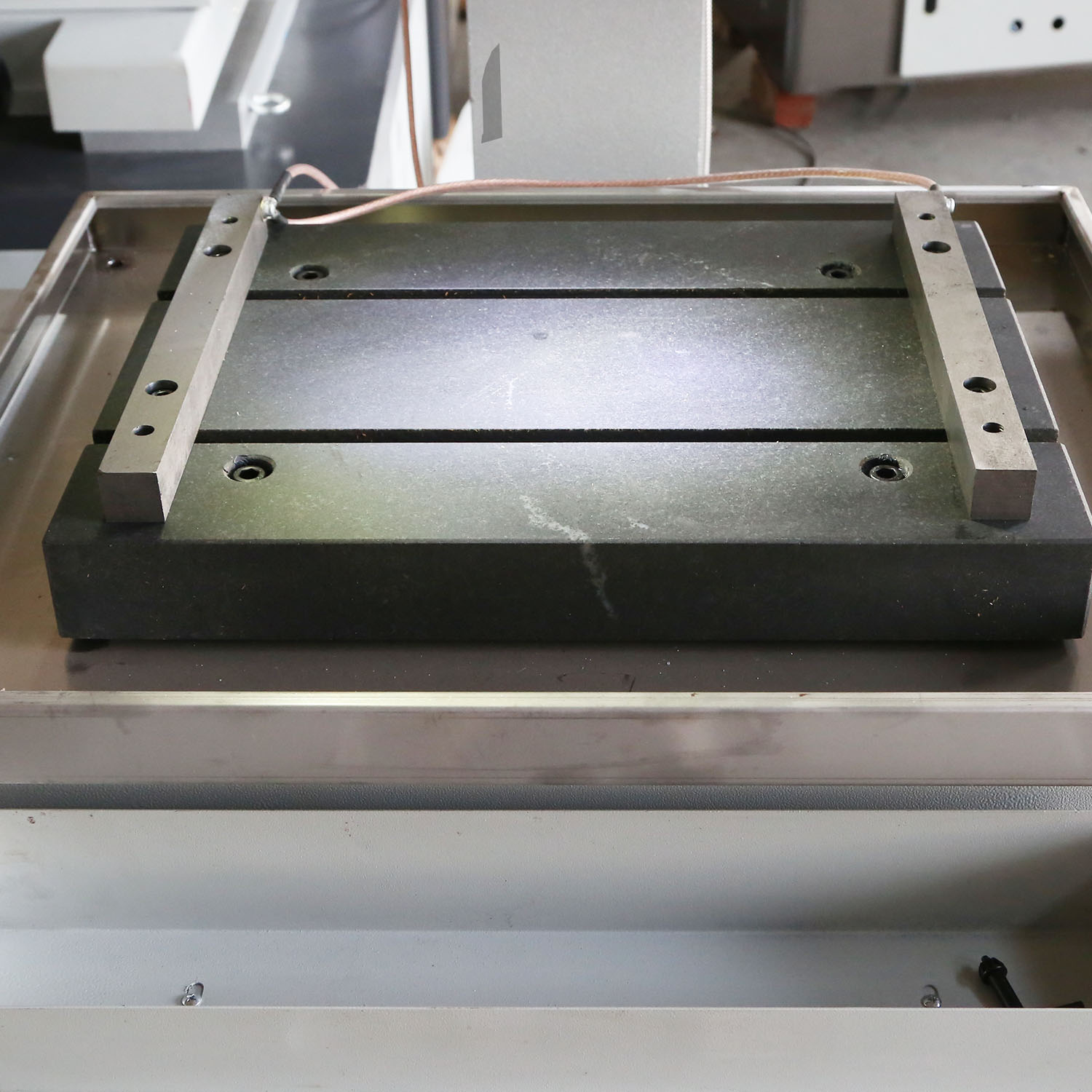

臺面尺寸(mm) | 420X320 | |
工作臺承重(kg) | 200 | |
外形尺寸(mm) | 1300X1200X1800 | |

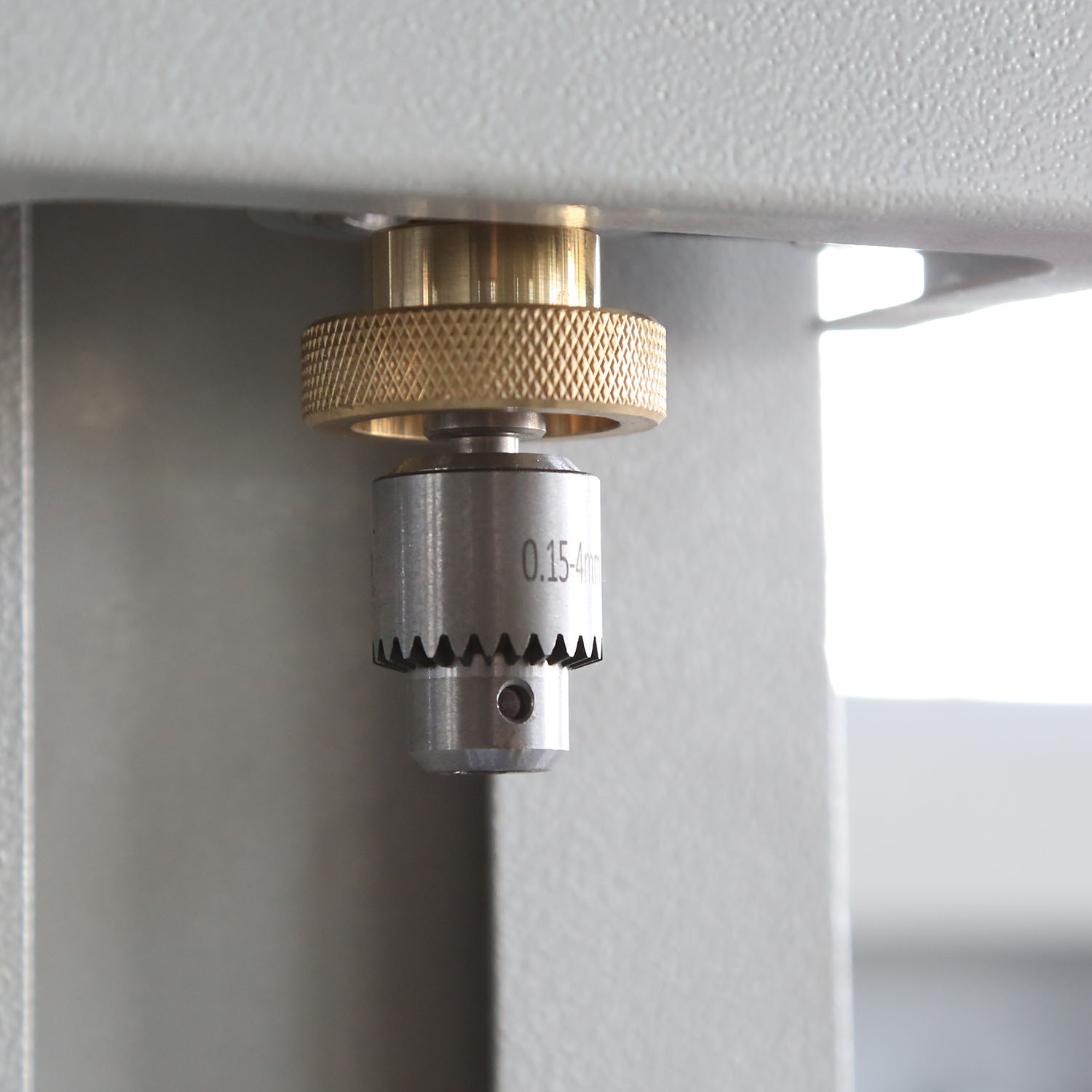

電極裝夾直徑范圍(mm) | ?0.3 - ?3.0 | |
整機重量(kg) | 700 | |
工作液 | 自來水/蒸餾水 | |
工作液桶容量（L） | 45 | |
加工指標 | 加工深度(mm) | 0-300 |
最大深徑比 | 300:1 | |
最大加工速度(mm/min) | 60 | |
最大加工電流(A) | 30 | |
最大消耗功率(KVA) | 3.6 | |
工作壓力(Mpa) | 8 | |
電源輸入方式(V/HZ) | 380/50 | |
配置情況 | X/Y軸控制 | 光柵數顯 |
Z軸控制 | 細分步進電機控制 | |
二次行程控制方式 | 交流減速電機控制 | |

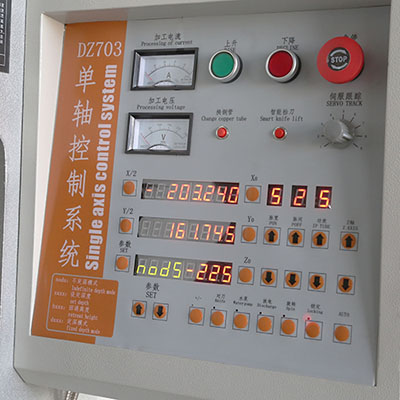

數顯 | 三軸數顯 | |
過濾方式 | 可更換間隙式 | |
水泵 | 專用柱塞泵 | |
滾珠絲桿 | 臺灣 | |
直線導軌 | 臺灣 | |
導向板 | 臺灣 | |
電機旋轉頭 | 臺灣 （鎢鋼材料） | |
大理石 | 蘇州 | |
光柵尺 | 廣東 | |
變壓器 | 常州（3.6KW增強型） | |
電阻 | 蘇州 300W超大型無感電阻 | |
