加工原理

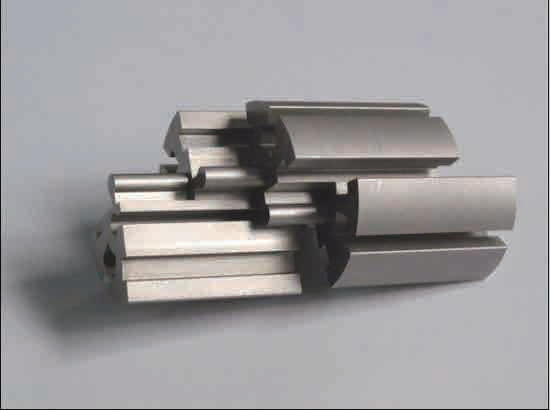

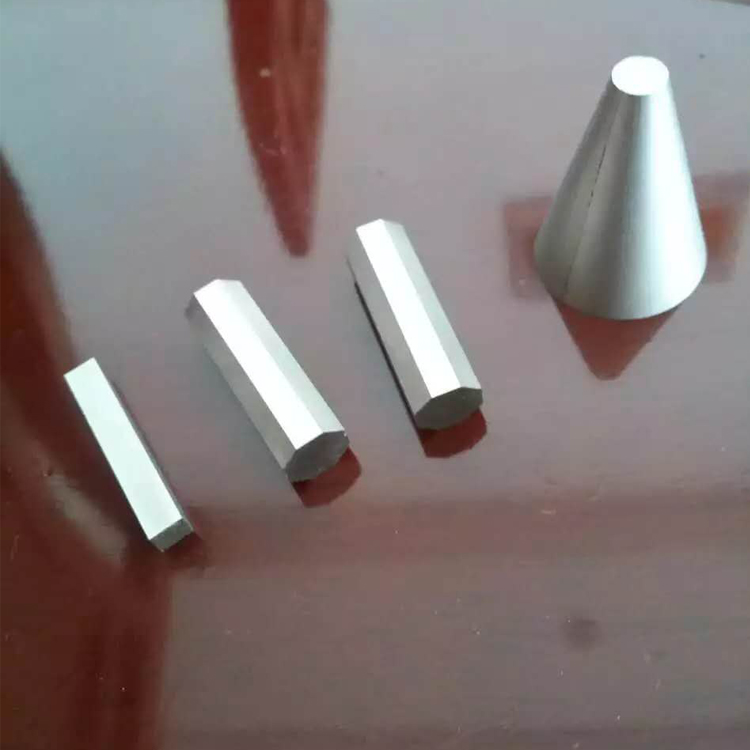

中走絲主要用于加工各種形狀復雜和精密細小的工件, 例如模具的凸模、凹模。它是在電火花穿孔、成形加工的基礎上發展起來的。它不僅使電火花加工的應用得到了發展，而且某些方面已取代了電火花穿孔、成形加工。線切割機床已占電火花機床的大半。

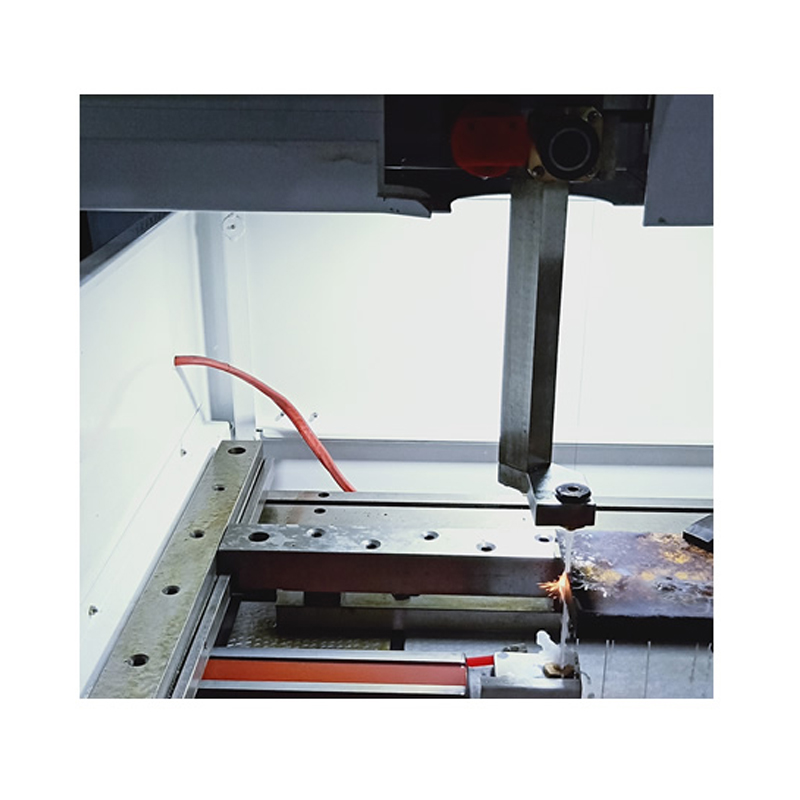

中走絲線切其工作原理: 繞在運絲筒上的電極絲沿運絲筒的回轉方向以一定的速度移動，裝在機床工作臺上的工件由工作臺按預定控制軌跡相對與電極絲做成型運動。脈沖電源的一極接工件，另一極接電極絲。在工件與電極絲之間總是保持一定的放電間隙且噴灑工作液，電極之間的火花放電蝕出一定的縫隙，連續不斷的脈沖放電就切出了所需形狀和尺寸的工件。中走絲技術在這里指出，“中走絲”電火花線切割機比快走絲電火花線切割雖加工質量有明顯提高，但它仍然屬于高速走絲電火花線切割機的范疇，切割精度和光潔度仍與低速走絲機存在一些差距，且精度和光潔度的保持性也需要進一步提高?！爸凶呓z機”具有結構簡單、造價低以及使用消耗少等特點，因此也有其生存的空間，執行的標準仍然是高速走絲機的相關標準。

加工特點

1. 可實現多次切割

多次切割對機床的機械精度、重復定位精度、運絲系統的穩定性、脈沖電源的性能、工作液的電導率以及多次切割的工藝數據庫等的要求遠遠高于普通機床的要求。

2. 脈沖電源有所突破

為實現多次切割而又保證加工效率，必須提高在粗加工時的切割速度，這需要脈沖電源的密切配合。為此，根據電力電子技術的發展，將脈沖電源進行了改進，并取消了限流電阻，這樣一來，既提高了脈沖電源性能，又節約了能源。

3. 中走絲線切割多采用工業PC機構成一體化的編程控制系統，結合工藝數據庫，系統能提供最佳加工條件，以達到高速加工、保證質量、簡化操作的目的。

4. 機床電路為滿足各次切割的不同要求，電極絲運絲速度要求可進行調節，采用交流變頻調速是常用的方式。

5. 機床機械精度的提高及其他為保證多次切割的效果，機床必須有較高的重復定位精度，這對床身、導軌等都有一定的要求。

采取的措施包括：設計合適的結構、選用合適的材料、使用直線導軌，以及進給系統采用無間隙齒輪副或電機直拖消間隙等，以此來保持機床的精度和耐用性。
